Czujnik temperatury w standardzie 1-Wire. Przeznaczony do współpracy z urządzeniami do monitoringu środowiska z serii Poseidon. Cyfrowy czujnik pomiaru temperatury do zastosowania wewnątrz budynku. Czujnik może współpracować z kontrolerami Poseidon poprzez magistralę 1-wire (IT bus).
Maksymalnie można połączyć do 10-ciu czujników na jednej magistrali. Każdy czujnik identyfikowany jest poprzez unikalny numer seryjny. Do pomiaru temperatury wykorzystywany jest zintegrowany element pomiarowy mierzący z dokładnością ± 0,5°C.
Dostępne typy czujników:

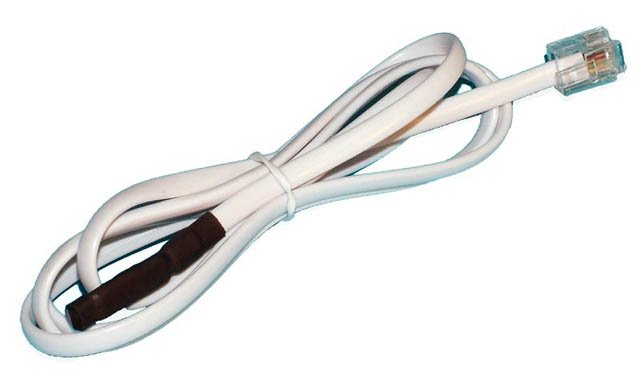

- Temp-1Wire 1m - 600242 -Czujnik temperatury w osłonie z czarnego tworzywa, przewód długości 1m, złącze RJ11
- Temp-1Wire 3m - 600005-Czujnik temperatury w osłonie z czarnego tworzywa, przewód długości 3m, złącze RJ11
- Temp-1Wire 10m - 600056-Czujnik temperatury w osłonie z czarnego tworzywa, przewód długości 10m, złącze RJ11
Istnieją następujące odmiany konstrukcyjne:
1. Temp-1Wire (wersja standardowa)
Modele: 600242 | 600005 | 600056
- zakres: -10...+80°C
- rozdzielczość: 0.01°C
- dokładność: ±0.5°C
- typ czujnika: 18B20
- długość kabla: 1, 3, 10m
- zasilanie: +5V, rezystor podciągający 10kΩ,
- złącze: wtyczka RJ-11
2. Temp-1Wire-Outdoor (wersja do pracy na zewnątrz)
Model: 6003370
- zakres: -30...+125°C
- rozdzielczość: 0.01°C
- dokładność: ±0.5°C (-10...+85°C), ±2°C (-55...+125°C)
- typ czujnika: 18B20
- gilza: stal kwasoodporna Ø5.7x60mm
- stopień ochrony: IP67
- kabel: długość 3m, izolacja silikonowa
- złącze: wtyczka RJ-11
3. Temp-1Wire-Flat -(wersja do pracy w lodówkach)
Model: 600311
- zakres: -30...+125°C
- rozdzielczość: 0.01°C
- dokładność: ±0.5°C (-10...+85°C), ±2°C (-55...+125°C)
- typ czujnika: 18B20
- gilza: stal kwasoodporna Ø5.7x60mm
- stopień ochrony: IP67
- kabel: długość 3m, płaski
- złącze: wtyczka RJ-11
4. Temp-1Wire Rack19 -(wersja do montażu w szafie typu rack 19")
Model: 600-329
- zakres: -10...+80°C
- rozdzielczość: 0.01°C
- dokładność: ±0.5°C
- typ czujnika: 18B20
- złącze: 2 gniazda RJ-12
Parametry techniczne | |
Zakres pomiarowy temperatury | -10°C to +80°C | -30...+125°C |
Rozdzielczość | 0,01 °C |
Dokładność pomiaru | +/- 0,5 °C w zakresie od -10°C do +85°C, +/- 2 °C w zakresie od -55°C do +125°C |
Element pomiarowy | DS18B20 |
Komunikacja | 1-Wire bus – wg specyfikacji DS18B20 |
Przewód komunikacyjny | 1-Wire (Dane, GND, +5V) |
Złącze | RJ12 |
