- temperatura punktu rosy, wilgotność absolutna, wilgotność właściwa, skład mieszaniny, entalpia właściwa
- wyniki operacji matematycznej na kanałach np. różnica temperatur z dwóch podłączonych sond
Sygnalizacja alarmu:
- akustyczna poprzez wbudowany sygnalizator dźwiękowy
- optyczna (3 diody LED),
- za pomocą wyjścia alarmowego, a także
- powiadomienia e-mail.
- wysyłanie powiadomień e-mail w razie wystąpienia alarmu
- używanie usług DATALINK: wyświetlanie bieżących pomiarów lub przysyłanie danych zarejestrowanych w pamięci do komputera
- podglądanie pomiarów za pomocą przeglądarki internetowej
- odczytywanie danych pomiarowych za pomocą aplikacji firm trzecich przy pomocy protokołów uniwersalnych SNMPv1 i XML
- wysyłanie danych do programu COMET DATABASE, który zawiera wiele narzędzi do analizy danych - wykresy, tabele statystyki, itp.
Rodzaje złączy:
- 4 wejścia
- optyczna sygnalizacja alarmu za pomocą diod LED lub wyświetlacza urządzenia
- wartości mierzone są przechowywane w nieulotnej pamięci
- zasilanie bateryjne i sieciowe
- wewnętrzne czujniki ciśnienia atmosferycznego i/lub stężenia CO2
- mierzone wartości są wyświetlane na ekranie graficznym z opcją podświetlania oraz zmian wielkości cyfr
- urządzenie można konfigurować za pomocą klawiatury plus ustawić hasło chroniące przed nieautoryzowanym dostępem do urządzenia
- wbudowany sygnalizacja akustyczna
Sondy są wymienne bez kalibracji dla danego urządzenia i niezależne od długości kabla. Długość kabla może wynosić 1,2,5,10,15 metrów. Wejście dla termopar posiada kompensację zimnych końców.
Obsługiwane sondy:
- sondy temperatury Pt1000 (seria xxx/M)
- sondy temperatury/wilgotności względnej z wyjściem cyfrowym (seria DIGI)
- termopary: K, J, S, B, T, N
- czujnik wielkości fizycznych z bipolarnym napięciem wyjściowym o zakresie: od -60 do +140 mV (strumienia cieplnego)
- urządzenia z wyjściami dwustanowymi (monitoring pracy maszyn, otwarcia/zamknięcia drzwi, itp.)
- urządzenia z wyjściem impulsowym (liczniki gazu i wody, liczniki na linii produkcyjnej, itp.)
- Czujnik wielkości fizycznych z wyjściem napięciowym 0-10V (0-5 V, 0-1 V) lub prądowym 0-20mA (4-20mA)

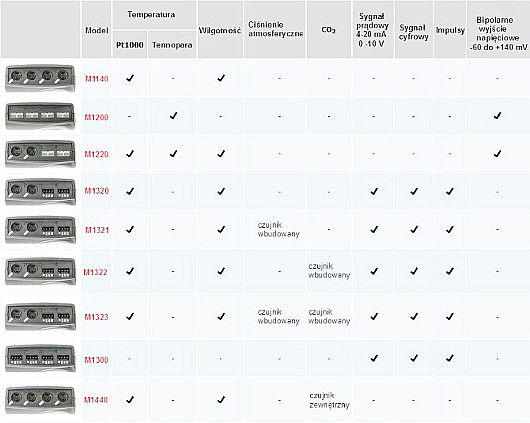

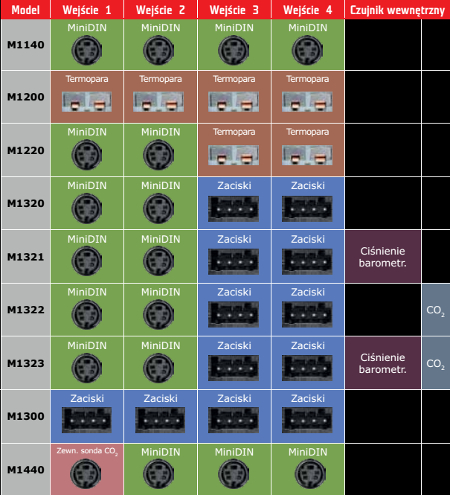

Dostępne wersje MULTILOGGERA (9 różnych):
- M1140 Rejestrator wieloparametrowy z 4 wejściami MiniDIN - temperatura + wilgotność
- M1200 Rejestrator wieloparametrowy z 4 wejściami do termopar typ K, J, S, B, T, N (lub wejścia napięciowe -60 do +140 mV). Wejście dla termopar posiada kompensację zimnych końców.
- M1220 Rejestrator wieloparametrowy z 2 wejściami MiniDIN i 2 wejściami do termopar typ K, J, S, B, T, N (lub wejścia napięciowe -60 do +140 mV).
- M1320 Rejestrator wieloparametrowy z 2 wejściami MiniDIN i 2 zaciski (sygnał prądowy 4-20mA. sygnał cyfrowy, impulsy)
- M1321 Rejestrator wieloparametrowy z 2 wejściami MiniDIN i 2 zaciski (sygnał prądowy 4-20mA. sygnał cyfrowy, impulsy), wbudowany czujnik ciśnienia atmosferycznego
- M1322 Rejestrator wieloparametrowy z 2 wejściami MiniDIN i 2 zaciski (sygnał prądowy 4-20mA. sygnał cyfrowy, impulsy), wbudowany czujnik stężenia CO2
- M1323 Rejestrator wieloparametrowy z 2 wejściami MiniDIN i 2 zaciski (sygnał prądowy 4-20mA. sygnał cyfrowy, impulsy), wbudowane czujniki ciśnienia atmosferycznego oraz stężenia CO2.
- M1300 Rejestrator wieloparametrowy z 4 zaciskami (sygnał prądowy 4-20mA. sygnał cyfrowy, impulsy).
- M1440 Rejestrator wieloparametrowy z 4 wejściami MiniDIN i zewnętrznym czujnikiem stężenia CO2.
Specyfikacja czujników wewnętrznych:
- wewnętrzny czujnik ciśnienia atmosferycznego (możliwość korekcji ciśnienia do poziomu morza)
Zakres | 600 hPa do 1100 hPa |
Dokładność | ±1.3 hPa w 23°C |
Rozdzielczość | 0.1hPa |
- wewnętrzny czujnik stężenia CO2
Zakres | 0 do 2000ppm* |
Dokładność |
± (50ppm +2% wsk.)
w 23 °C o 1013hPa
|
Rodzaj wyjścia | Tranzystorowe - otwarte kolektory |
Max. prąd obciążenia | 100mA |
Max. napięcie na wyjściu | 12V |
Napięcie pomocnicze na zaciskach | +5V (tylko gdy podłączony zasilacz sieciowy) |
Specyfikacja wejść:
Zakres | -200 do 600°C |
Dokładność | ±0.2°C do 100°C oraz ±0.2% w.m. powyższej 100°C (bez sondy) |
- sond temperatury/wilgotności z wyjściem cyfrowym (seria DIGI)
Typ sondy | DigiS/M | DigiL/M | DigiH/M-1 |
Zakres pomiaru temperatury | -10 do +60°C | -30 do 105°C | -10 do +60°C |
Dokładność pomiaru temperatury | ±0.4°C | ±0.4°C | ±0.4°C |
Zakres pomiaru wilgotności wzgl.
(bez kondensacji)
|
0 do 95%RH | 0 do 100%RH | 0 do 100%RH |
Dokładność pomiaru wilgotności względnej
|
±1.8%RH | ±1.8%RH | ±2.5%RH |
Typ ter-
mopary
|
K | J | S | B | T | N |
Zakres | -200 do 1300°C | -200 do 750°C | -200 do 1700°C | -100 do 1800°C | -200 do 400°C | -200 do 1300°C |
Dokła-
dność
|
±(3% w.m
+1.5°C)
|
±(3% w.m
+1.5°C)
|
±(3% w.m
+1.5°C)
|
±(3% w.m
+1°C)
|
±(3% w.m
+1.5°C)
|
±(3% w.m
+1.5°C)
|
Czujnik z wyjściem napięciowym | ||
Zakres | -60 do140mV | -18 do 18mV |
Dokładność | ±100µV | ±20 µV |
Do odłączalnych bloków zacisków można podłaczać:
- czujniki z wyjściem napięciowym
Zakres | 0 do 10V |
Dokładność | ±10 mV |
- czujniki z wyjściem prądowym
Zakres | 0 do 20 mA |
Dokładność | ± 20 µA |
- sygnały dwustanowe ( Sygnały dwustanowe mogą być używane tylko na wejściach numer 3 i 4).
Styki bezpotęncjałowe |
Sygn. napięciowe 0 - 30V |
- sygnał impulsowy ( Sygnały impulsowe można podłączać tylko do wejścia 4).
Zewnętrzna sonda CO2 dla M1440
Zakres | 0 do 10000ppm |
Dokładność |
±(110 ppm +2% w.m.)
w 23°C i 1013hPa
|
Lista dostępnych czujników do rejestratora:
Cyfrowa sonda Temp/RH ze złączem MiniDIN, do bezpośredniego włączenia do przyrządu, zakres: -10 ÷ +60°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIL/M | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 1 m, zakres: -30 ÷ +105°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sonda może być dostarczona z certyfikatem kalibracji. | DIGIL/M-1 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 10 m, zakres: -30 ÷ +105°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH(0...90%@23°C). Sonda może być dostarczona z certyfikatem kalibracji. | DIGIL/M-10 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 15 m, zakres: -30 ÷ +105°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sonda może być dostarczona z certyfikatem kalibracji. | DIGIL/M-15 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 2 m, zakres: -30 ÷ +105°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sonda może być dostarczona z certyfikatem kalibracji. | DIGIL/M-2 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 5 m, zakres: -30 ÷ +105°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sonda może być dostarczona z certyfikatem kalibracji. | DIGIL/M-5 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, do bezpośredniego włączenia do przyrządu, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 1 m, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M-1 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 10 m, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M-10 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 15 m, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M-15 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 2 m, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±1.8%RH (0...90%@23°C). Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M-2 | |
Cyfrowa sonda Temp/RH ze złączem MiniDIN, kabel 5 m, zakres: -10 ÷ +60°C, 0 ÷ 95%RH; dokładność: ±0.4°C, ±2.5%RH. Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIS/M-5 | |
Ultra cienka, cyfrowa sonda Temp/RH, Ø11 mm, złącze MiniDIN, kabel 1 m, zakres: -10 ÷ +60°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±2.5%RH. Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIH/M-1 | |
Ultra cienka, cyfrowa sonda Temp/RH, Ø11 mm, złącze MiniDIN, kabel 2 m, zakres: -10 ÷ +60°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±2.5%RH. Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIH/M-2 | |
Ultra cienka, cyfrowa sonda Temp/RH, Ø11 mm, złącze MiniDIN, kabel 5 m, zakres: -10 ÷ +60°C, 0 ÷ 100%RH; dokładność: ±0.4°C, ±2.5%RH. Sondy mogą być dostarczane z certyfikatem kalibracji. | DIGIH/M-5 | |
Sonda temperatury Pt1000 Pt1000TG8/M, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -80 ... +200°C, Ø=5,7mm, L=40mm, kabel: 1m, osłona silikonowa, Czas reakcji: t63<10s, t95SN104M | SN104M | |
Sonda temperatury Pt1000 Pt1000TG8/M, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -80 ... +200°C, Ø=5,7mm, L=40mm, kabel: 2m, osłona silikonowa, czas reakcji: t63<10s, t95 | SN105M | |
Sonda temperatury Pt1000 Pt1000TG8/M, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -80 ... +200°C, Ø=5,7mm, L=40mm, kabel: 5m, osłona silikonowa, czas reakcji: t63<10s, t95 | SN108M | |
Sonda temperatury Pt1000 Pt1000TG8/M, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -80 ... +200°C, Ø=5,7mm, L=40mm, kabel: 10m, osłona silikonowa, czas reakcji: t63<10s, t95 | SN113M | |
Sonda temperatury Pt1000 Pt1000TR050/M, złącze MiniDIN, IP67, zakres: 0 ... +350°C, kabel: 1m w osłonie metalowej. Sonda nie jest odporna na wilgoć. | SN132M | |
Sonda temperatury Pt1000 Pt1000TR050/M, złacze MiniDIN, IP67, zakres: 0 ... +350°C, kabel: 2m w osłonie metalowej. Sonda nie jest odporna na wilgoć | SN133M | |
Sonda temperatury Pt1000 Pt1000TR050/M, złącze MiniDIN, IP67, zakres: 0 ... +350°C, kabel: 5m w osłonie metalowej. Sonda nie jest odporna na wilgoć. | SN136M | |
Sonda temperatury Pt1000 Pt1000TR050/M, złącze MiniDIN, IP67, zakres: 0 ... +350°C, kabel: 10m w osłonie metalowej. Sonda nie jest odporna na wilgoć | SN141M | |
Sonda temperatury powierzchni Pt1000TG7/M, mosiądz, złącze MiniDIN, IP65, zakres: -30 ... +200°C, dokładność: ±(0,15 + 0,002 |t|) Ø=18mm, L=6,5mm, kabel: 1m, dwuprzewodowy. | SN164M | |
Sonda temperatury powierzchni Pt1000TG7/M, mosiądz, złącze MiniDIN, IP65, zakres: -30 ... +200°C, dokładność: ±(0,15 + 0,002 |t|) Ø=18mm, L=6,5mm, kabel: 2m, dwuprzewodowy. | SN165M | |
Sonda temperatury powierzchni Pt1000TG7/M, mosiądz, złącze MiniDIN, IP65, zakres: -30 ... +200°C, dokładność: ±(0,15 + 0,002 |t|) Ø=18mm, L=6,5mm, kabel: 5m, dwuprzewodowy. | SN166M | |
Sonda temperatury powierzchni Pt1000TG7/M, mosiądz, złącze MiniDIN, IP65, zakres: -30 ... +200°C, dokładność: ±(0,15 + 0,002 |t|) Ø=18mm, L=6,5mm, kabel: 10m, dwuprzewodowy. | SN167M | |
Penetracyjna sonda temperatury Pt1000 2301-220/M, złacze: MiniDIN, zakres: -30 ... +220°C, kabel: 1m, czas reakcji: t63<10s, | SN168M | |
Sonda penetracyjna Pt1000 2021-150/M, 800mm, złącze MiniDIN, zakres: -30 ... +150°C, kabel: 1m, sonda nie jest odporna na działanie wilgoci. | SN169M | |
Sonda temperatury powierzchni Pt1000 2031-150/M, złącze MiniDIN, zakres: -30 ... +150°C, kabel: 1m, sonda nie jest odporna na działanie wilgoci, tolerancja: t=±(0.30+0.005*|t|) - klasa B zgodna z IEC751. | SN175M | |
Sonda penetracyjna dla przemysłu spożywczego Pt1000 2061-200/M, stal nierdzewna 17241, uchwyt z teflonu i krzemu, złącze MiniDIN, IP67, zakres: -30 ... +200°C, kabel: 1m, czas reakcji: t63<7s, | SN178M | |
Sonda penetracyjna dla przemysłu spożywczego Pt1000 2061-200/M, stal nierdzewna 17241, uchwyt z teflonu i krzemu, złącze MiniDIN, IP67, zakres: -30 ... +200°C, kabel: 2m, czas reakcji: t63<7s, | SN179M | |
Sonda penetracyjna dla przemysłu spożywczego Pt1000 2061-200/M, stal nierdzewna 17241, uchwyt z teflonu i krzemu, złącze MiniDIN, IP67, zakres: -30 ... +200°C, kabel: 5m, czas reakcji: t63<7s, | SN180M | |
Sonda penetracyjna dla przemysłu spożywczego Pt1000 2061-200/M, stal nierdzewna 17241, uchwyt z teflonu i krzemu, złącze MiniDIN, IP67, zakres: -30 ... +200°C, kabel: 10m, czas reakcji: t63<7s, | SN181M | |
Sonda opaskowa do rur i powierzchni płaskich Pt1000 PTS350A-5/M, złącze MiniDIN, IP65, zakres: -30 ... +130°C, kabel: 5m | SN182M | |
Sonda opaskowa do rur i powierzchni płaskich Pt1000 PTS350A-10/M, złącze MiniDIN, IP65, zakres: -30 ... +130°C, kabel: 10m | SN183M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TGL40/M, złącze MiniDIN, stal nierdzewna 17241, IP67, zakres: -30 ... +80°C, Ø=5,7mm, L=40mm, kabel: 1m w osłonie PVC, czas reakcji: t63<10s, | SN185M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TGL40/M, złącze MiniDIN, stal nierdzewna 17241, IP67, zakres: -30 ... +80°C, Ø=5,7mm, L=40mm, kabel: 2m w osłonie PVC, czas reakcji: t63<10s, | SN186M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TGL40/M, złącze MiniDIN, stal nierdzewna 17241, IP67, zakres: -30 ... +80°C, Ø=5,7mm, L=40mm, kabel: 5m w osłonie PVC, czas reakcji: t63<10s, | SN187M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TGL40/M, złącze MiniDIN, stal nierdzewna 17241, IP67, zakres: -30 ... +80°C, Ø=5,7mm, L=40mm, kabel: 10m w osłonie PVC, czas reakcji: t63<10s, | SN188M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TR160/M, w obudowie z poliamidu, złącze MiniDIN, IP67, zakres: -30 ... +80°C, Ø=6mm, L=20mm, kabel: 1m, osłona PVC, Ø=3.6mm. | SN199M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TR160/M, w obudowie z poliamidu, złącze MiniDIN, IP67, zakres: -30 ... +80°C, Ø=6mm, L=20mm, kabel: 2m, osłona PVC, Ø=3.6mm. | SN200M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TR160/M, w obudowie z poliamidu, złącze MiniDIN, IP67, zakres: -30 ... +80°C, Ø=6mm, L=20mm, kabel: 5m, osłona PVC, Ø=3.6mm. | SN201M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TR160/M, w obudowie z poliamidu, złącze MiniDIN, IP67, zakres: -30 ... +80°C, Ø=6mm, L=20mm, kabel: 10m, osłona PVC, Ø=3.6mm. | SN202M | |
Zanurzeniowa sonda temperatury Pt1000 Pt1000TR160/M, w obudowie z poliamidu, złącze MiniDIN, IP67, zakres: -30 ... +80°C, Ø=6mm, L=20mm, kabel: 15m, osłona PVC, Ø=3.6mm. | SN203M | |
Sonda penetracyjna Pt1000 2091-200/M w kształcie litery T, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -30 ... +80°C, kabel: 1m w osłonie teflonowej. | SN210M | |
Sonda penetracyjna Pt1000 2091-200/M w kształcie litery T, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -30 ... +80°C, kabel: 2m w osłonie teflonowej. | SN211M | |
Sonda penetracyjna Pt1000 2091-200/M w kształcie litery T, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -30 ... +80°C, kabel: 5m w osłonie teflonowej. | SN212M | |
Sonda penetracyjna Pt1000 2091-200/M w kształcie litery T, stal nierdzewna 17241, złącze MiniDIN, IP67, zakres: -30 ... +80°C, kabel: 10m w osłonie teflonowej. | SN213M | |
Uniwersalna, wodoszczelna sonda temperatury Pt100TG68/M, stal nierdzewna 17241, złącze MiniDIN, IP68, zakres: -30 ... +150°C, Ø=6mm, L=60mm, kabel: 2m silikonowy, czas reakcji: t0,5< 12s ( w płynącej wodzie >0.5m/s-1). Czujniki zgodne z normą EN 60 529. Mogą byc zanurzone na stałe do głębokości 5 m. | SN232M | |
Uniwersalna, wodoszczelna sonda temperatury Pt100TG68/M, stal nierdzewna 17241, złącze MiniDIN, IP68, zakres: -30 ... +150°C, Ø=6mm, L=60mm, kabel: 5m silikonowy, czas reakcji: t0,5< 12s ( w płynącej wodzie >0.5m/s-1). Czujniki zgodne z normą EN 60 529, mogą być zanurzone na stałe do głębokości 5 m. | SN233M | |
Uniwersalna, wodoszczelna sonda temperatury Pt100TG68/M, stal nierdzewna 17241, złącze MiniDIN, IP68, zakres: -30 ... +150°C, Ø=6mm, L=60mm, kabel: 10m silikonowy, czas reakcji: t0,5< 12s ( w płynącej wodzie >0.5m/s-1). Czujniki zgodne z normą EN 60 529, mogą być zanurzone na stałe do głębokości 5 m. | SN234M |
