- Ilość kanałów: 1, 2
- Montaż: listwa DIN 35
- Wymiary: szer. x wys. x gł. – 22,5 x 100 x 114 mm
- Zgodność z Dyrektywą 2014/34/EU
- Zgodność z normami EN IEC 60079-0:2018, EN 60079-11:2012
- Certyfikat FTZU 22 ATEX 0018X
- Oznaczenie identyfikacyjne EX ll (3)G [Ex ic Gc] IIC
- Napięcie Uo 29,4 V
- Prąd Io 96 mA
- Rezystancja Ro min. 306 Ω
- Pojemność Co + indukcyjność Lo 120 nF + 2 mH lub 60 nF + 4 mH
- Maksymalne napięcie bezpieczne 250 V
Bariera Zenera zapobiega przenoszeniu niedopuszczalnie wysokiej energii z obszaru bezpiecznego do obszaru niebezpiecznego. Właściwości bariery Zenera są zdefiniowane przez parametry iskrobezpieczeństwa:
Uo ... największe napięcie obwodu otwartego na zaciskach "HAZ"
Io ... maksymalny prąd, który może być pobierany z zacisków "HAZ".

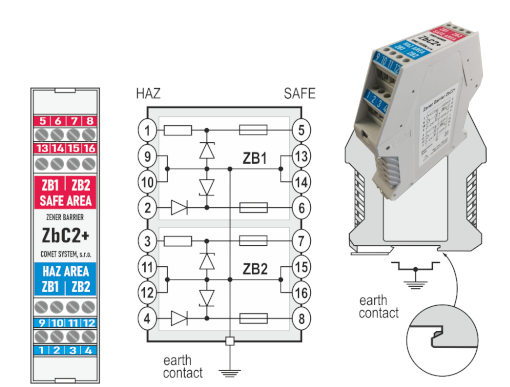

Dioda zenera ZD ogranicza napięcie, które może dotrzeć do strefy niebezpiecznej w przypadku awarii w strefie bezpiecznej (bezpiecznik Po chroni diodę zenera przed zniszczeniem przez duży prąd). Rezystor Ro ogranicza prąd w przypadku w przypadku awarii w strefie niebezpiecznej (Ro = Uo / Io). Urządzenie iskrobezpieczne w strefie niebezpiecznej i bariera Zenera w strefie bezpiecznej muszą być zgodne. Parametry iskrobezpieczne Uo i Io bariery Zenera muszą być mniejsze niż wartości Ui i Ii urządzenia (Ui i Ii to maksymalne wartości napięcia i prądu, które można przyłożyć do zacisków urządzenia zgodnie z certyfikatem).OPIS PRODUKTU
Bariera Zenera ZbC2+ zawiera dwie identyczne bariery zwrotne diodowe we wspólnej obudowie, przeznaczona do montażu na szynie DIN w bezpiecznym miejscu. Zalecana pozycja montażowa bariery pokazano na rysunku. Stałe zaciski śrubowe służą do podłączania przewodów. Zaciski HAZ do podłączenia urządzenia znajdującego się w strefie zagrożonej wybuchem są oznaczone kolorem niebieskim. Urządzenia znajdujące się w strefie bezpiecznej podłącza się do zacisków SAFE. Ważnym warunkiem bezawaryjnego działania bariery Zenera jest doskonałe uziemienie. Na stronie obudowa zawiera styk uziemiający (patrz rysunek). Na stronie Konieczne jest zastosowanie dodatkowego uziemienia z jednym jednym lub kilkoma przewodami o łącznym przekroju co najmniej 4 mm2 (zaciski 9,10,11,12,13,14,15,16).

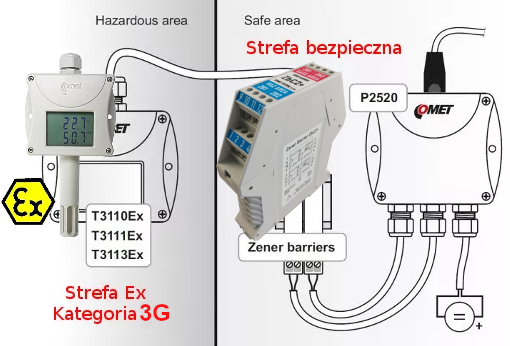

Bariera przeznaczona jest do przetworników serii T3110Ex | T3111Ex | T3113Ex
