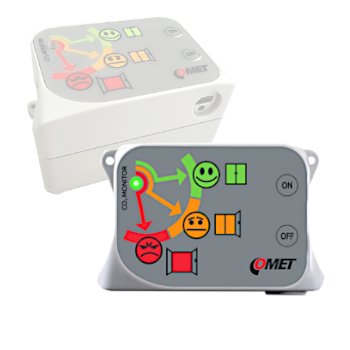

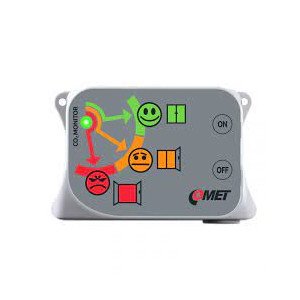

- Pulsowanie zielonej diody LED - stężenie CO2 wynosi 0 do 1000 ppm
- Pulsowanie żółtej diody LED - stężenie CO2 wynosi 1001 do 1400 ppm
- Pulsowanie czerwonej diody LED - stężenie CO2 wynosi 1401 ppm lub więcej
Urządzenie posiada certyfikat kalibracji z deklarowaną spójnością metrologiczną wzorców zgodnie z wymaganiami normy EN ISO/IEC 17025.
Dopuszczalne stężenie czynników szkodliwych w pomieszczeniach przemysłowych określają normy dotyczące NDS (najwyższe dopuszczalne stężenie). Jednym ze sposobów sprawdzenia poprawności pracy instalacji wentylacyjnej jest zbadanie poziomu CO2. Za złą jakość powietrza przyjmuje się zawartość CO2 w powietrzu powyżej 0.1% czyli 1000ppm. Maksymalna zawartość CO2 w pomieszczeniach to poziom 1400ppm. Niebezpieczny poziom dla zdrowia to 2500ppm. Orientacyjna zawartość CO2 w mieście to poziom ok. 400ppm.
Stężenie CO2
|
Wpływ na człowieka
|
|
% objętości
|
[ppm] | |
0.033
|
[330] |
powietrze w naturze
|
0.07
|
[700] |
powietrze w wolnej przestrzeni w mieście
|
0.08
|
[800] |
wzrastająca wrażliwość zapachowa
|
0.1
|
[1000] |
maksymalna dopuszczalna zawartość CO2
|
0.14
|
[1400] |
maksymalne dopuszczalne stężenie w pomieszczeniach biurowych
|
0.4
|
[4000] |
maksymalna wartość w izbie klasowej
|
0.5
|
[5000] |
NDS - 5000ppm, 9000mg/m3
|
2.0
|
[20 000] |
fizjologiczna wartość krótkotrwale tolerowana
|
3 - 4
|
[30000-40000] |
trudności z oddychaniem
|
6 - 8
|
[60000-80000] |
zjawisko bezwładu
|
8 - 10
|
[80000-100000] |
dawka śmiertelna przy długotrwałym wdychaniu
|
10
|
[100000] |
gaśnięcie świecy
|
UWAGA:
NDS (Najwyższe Dopuszczalne Stężenie) podawane jest mg/m3 poniżej prosty sposób przeliczenia CO2 na procenty objętościowe przy temperaturze 20oC:
Wzór przeliczeniowy: X [ppm] = (24.04 / 44) * Y [ mg /m3 ]
gdzie Y to stężenie w mg/m3
Odp NDS dla CO2 = 9000mg/m3 odpowiada 4917ppm przy temperaturze 20oC
Zgodnie z normą dotyczącą wentylacji budynków niemieszkalnych - Wymagania dotyczące właściwości instalacji wentylacji i klimatyzacji nr PN-EN 13779 wprowadzono klasyfikację pomieszczeń w zależności od poziomu CO2 w stosunku do zawartości poziomu CO2 w powietrzu zewnętrznym:
Kategoria
|
Przyrost stężenia CO2 powyżej poziomu CO2 w powietrzu zewnętrznym
|
|
Typowo
|
Domyślne
|
|
IDA 1
|
≤ 400
|
350
|
IDA 2
|
400 - 600
|
500
|
IDA 3
|
600 - 1000
|
800
|
IDA 4
|
> 1000
|
1200
|
Do pobrania:
Instrukcja: Sygnalizator poziomu CO2 - U8415 |
