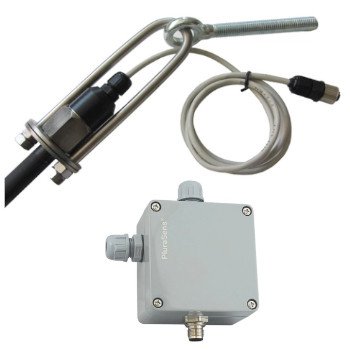

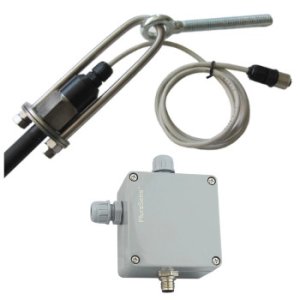

- Do pomiaru temperatury -40...+85°C
- Dokładny i niezawodny pomiar temperatury
- Do 32 cyfrowych adresowalnych czujników 1-wire
- Stopień ochrony przed wodą i pyłem IP67
- Zewnętrzna rurka ochronna
Dane techniczne:
- Element pomiarowy: czujnikowy cyfrowy, 1-przewodowy (interfejs µLAN)
- Liczba czujników w kablu do 30, w zależności od zastosowania
- Odstęp między czujnikami 1...3 m, w zależności od zastosowania
- Zakres pomiarowy -40...+85 °C
- Rozdzielczość 0,0625 °C
- Rura ochronna Ø15 mm opancerzona drutem stalowym
- Stopień ochrony IP67
Do obsługi w/w czujnika należy dokupić przetwornik zamieniający sygnał 1-wire na standardowy cyfrowy RS485 z propotokołem Modbus RTU. Przewtornik w stosunku do czujników 1-wire jest Masterem natomiast na wyjściu w sieci RS485 staje się urządzeniem typu SLAVE.
E7718 Kontroler µLAN
Cechy:
- Kontroler sieci µLAN
- Urządzenie podrzędne RS485 Modbus RTU
- Kompaktowa i wytrzymała konstrukcja
- Stopień ochrony przed wodą i pyłem IP65
- Szybka i łatwa instalacja
Opis:
Kontroler E7718 działa jako urządzenie nadrzędne 1-wire, wykonując analizę sieci µLAN i regularnie odpytując o dane z czujników 1-wire. Przyrząd implementuje dynamiczne przypisywanie rejestrów dla danych z czujników, umożliwiając budowę bardzo elastycznej i złożonej cyfrowej sieci czujników 1-wire. System obejmujący wiele czujników może być łatwo zaimplementowany, pod warunkiem, że całkowita długość ścieżki, aktywnej w dowolnym momencie, nie przekracza 100 m.
E7718 działa również jako urządzenie podrzędne RS485 Modbus RTU, przechowując i dostarczając dane pomiarowe do systemu automatyki. Sterownik jest w pełni zabezpieczony przed warunkami atmosferycznymi i pyłem oraz spełnia wymagania ATEX dla instalacji w strefach 20 i 21 w silosach zbożowych. Innowacyjna konstrukcja zapewnia solidność oraz niezwykle szybką i łatwą instalację.
Dane techniczne:
- Zasilanie 12...36 VDC, nominalnie 24 VDC, maks. 100 mA
- Obudowa z tworzywa ABS, montaż naścienny

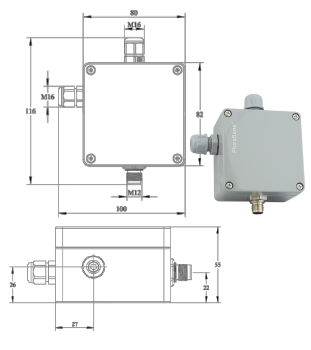

- Wymiary 82×80×55 mm
- Zakres pracy -40...+85 °C, 0...99 % wilgotności względnej
- Stopień ochrony IP65
- Złącza M12 męskie 4-biegunowe IP68 dla µLAN
- 2 x dławik kablowy M16 IP68, zaciski śrubowe do zasilania/RS485
- Zalecane okablowanie LiYY-TP (skrętka 2×2 przewody)
