OPIS

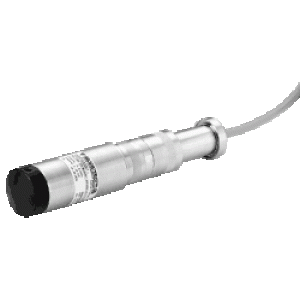

Zanurzeniowe przetworniki poziomu LMK358 są przeznaczone do ciągłego pomiaru poziomu. Dzięki zastosowaniu pojemnościowego czujnika ciśnienia uzyskano bardzo dobre właściwości pomiarowe. Możliwe jest jego OPIS w cieczach o zwiększonej lepkości takich jak ścieki - po zdjęciu osłony ochronnej membrana separująca jest odkryta.
Konserwację urządzenia ułatwia modułowa budowa - głowica może być odłączona od kabla dzięki zastosowaniu specjalnego złącza. Ułatwia to jej wymianę w razie awarii lub przeprowadzania czynności konserwacyjnych.
W modelu LMK358H błędy temperaturowe i nieliniowości czujnika są aktywnie kompensowane za pomocą układu mikroprocesorowego. Następnie przetwornik A/C generuje standardowy analogowy sygnał wyjściowy 4...20mA, w który jest wkomponowany sygnał cyfrowy zgodny ze standardem HART. Dzięki temu możliwe jest indywidualne zaprogramowanie specyficznych parametrów takich, jak: offset, zakres tłumienie.
Preferowanymi obszarami zastosowania są:
- pomiary poziomu w zbiornikach otwartych o niewielkim wypełnieniu
- pomiary poziomu lub głębokości w studniach i wodach otwartych
- pomiary poziomu wód gruntowych
- zakłady uzdatniania wody i neutralizacji ścieków
- przemysł chemiczny i farmaceutyczny
ZAKRESY POMIAROWE
LMK358 | |||||||||||||
Ciśnienie względne [bar] | 0..0.04 | 0..0.06 | 0..0.1 | 0.16 | 0..0.25 | 0..0.4 | 0..0.6 | 0..1.0 | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 |
Poziom [m] | 0..0.4 | 0..0.6 | 0..1 | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 | 0..16 | 0...25 | 0..40 | 0..60 | 0..100 |
Przeciążenie Pmax [bar] | 1 | 1 | 2 | 2 | 4 | 4 | 4 | 7 | 7 | 15 | 25 | 25 | 40 |
LMK358H | |||||||
Ciśnienie nominalne [bar] | 0.06 | 0.16 | 0.4 | 1.0 | 2 | 5 | 10 |
Poziom [m] | 0.6 | 1.6 | 4 | 10 | 25 | 50 | 100 |
Możliwość regulacji zakresu [bar] | 0.02..0.06 | 0.06..0.16 | 0.15..0.4 | 0.35..1 | 0.7..2 | 1.7..5 | 3.4..10 |
Przeciążenie Pmax [bar] | 2 | 4 | 6 | 8 | 15 | 25 | 35 |
Na życzenie klientów ustawiane są popularne zakresy pomiarowe: 0.1 / 0.25 / 0.6 / 1.6 / 2.5 / 4 / 6bar Zakresy specjalne, np. 0.2...1.8bar są możliwe do ustawienia za dopłatą |
SYGNAŁ WYJŚCIOWY / ZASILANIE
LMK358 - Standardowo: system 2-przewodowy | Prądowy: 4...20mA / Vs=9...36V (Ex: Vs=12...28V) |
LMK358H - Standardowo: system 2-przewodowy | Prądowy: 4...20mA / Vs=12...36V (z modulowanym sygnałem HART) Cyfrowy interfejs do regulacji następujących parametrów (wymagany interfejs + oprogramowanie): Offset: 0..80% zakresu Redukcja zakresu: 3:1 Tłumienie: 0..99.9s |
PARAMETRY
LMK358 | |
Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: | standard: ≤ ±0.35% zakresu opcja: ≤ ±0.25% zakresu |
Dopuszczalne obciążenie wyjścia | [ Vs - Vsmin] / 0.02 |
Wpływ obciążenia i zasilania | Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kOhm |
Stabilność | < ±0.1% zakresu/rok |
LMK358H | |
Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: | standard: ≤ ±0.1% zakresu |
Dopuszczalne obciążenie wyjścia | [ Vs - Vsmin] / 0.02 ale nie mniej niż 250W |
Wpływ obciążenia i zasilania | Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kOhm |
Stabilność | < ±(0.1 zakres nominalny/zakres ustawiony) %/rok |
Tłumienie | 300ms (dodatkowe tłumienie programowe regulowane do 99.9s) |
EFEKTY TERMICZNE
LMK358 | |
Dryft | ±0.2% zakresu/10K |
W zakresie kompensacji | 0...70 °C |
LMK358H | |
Strefa nieczułości | < ±(0.2 zakres nominalny/zakres ustawiony) %/rok |
Dryft | < ±(0.02 zakres nominalny/zakres ustawiony) %/10K |
W zakresie kompensacji | 0...70 °C |
ZABEZPIECZENIA ELEKTRYCZNE
Zabezpieczenie przed odwrotną polaryzacją zasilania | Brak uszkodzenia, brak działania |
Kompatybilność elektromagnetyczna | Zgodna z EN 61326 |
Opcjonalne zabezpieczeni Ex: DX13-LMK358 DX13-LMK358H |
II 1G EExia IIC T4 Ui = 28 V, Ii = 93 mA, Pi = 660 mW |
DOPUSZCZALNE TEMPERATURY2
Medium | -10...70 °C |
Przechowywanie | -25...+70 °C |
PRZYŁĄCZA ELEKTRYCZNE
Kabel z izolacją zewnętrzną | PCV (szary) PUR (czarny) FEP (czarny) |
MATERIAŁY
Obudowa | Stal kwasoodporna 1.4571 (316Ti) |
Membrana separująca | Standard: ceramika 99.6% Al2O3 Opcja: ceramika 99.9% Al2O3 (do 1 bar) |
Uszczelnienie | Viton (FKM) |
Izolacja kabla | PCV / PUR / FEP |
RÓŻNE
Pobór prądu | |
Masa | ca. 650 g (bez kabla) |
Stopień ochrony | IP68 |
AKCESORIA MONTAŻOWE (zamawiać oddzielnie)
Uchwyt gwintowany ze stali kwasoodpornej 1.4571 (316Ti) |
Kołnierz montażowy ze stali kwasoodpornej 1.4571 (316Ti): DN25 / PN40 (D=115, g=18, 4 otwory d=14 na średnicy 85) DN50 / PN16 (D=165, g=18, 4 otwory d=18 na średnicy 125) DN80 / PN16 (D=200, g=20, 8otworów d=18 na średnicy 160) |
Uchwyt zaciskowy ze stali kwasoodpornej 1.4301 (304) lub stali cynkowanej |
