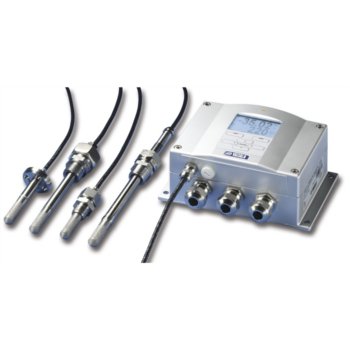

Przetwornik punktu rosy i temperatury DMT340 został specjalnie stworzony do pracy w bardzo trudnych warunkach takich jak w proces obróbki metali lub przemysłowe osuszanie sprężonego powietrza.
Cechy:
- Wbudowany czujnik DRYCAP® zapewniający wysoką precyzję i powtarzalność pomiaru, wysoka stabilność długoczasowa, wraz z odpornością na kondensację pary wodnej
- zakres pomiarowy: -60...+80°C Td
- funkcja auto-kalibracji
- wyświetlacz graficzny i klawiatura
- w opcji wyjście przekaźnikowe oraz zasilacz sieciowy
- funkcja rejestracji pomiarów z programowalnym interwałem
- opcjonalnie wyjście komunikacyjne LAN i WLAN
- w cenie certyfikat kalibracji zgodny z NIST
DMT340 to niezawodny, prosty w instalacji i ekonomiczny przetwornik punktu rosy. Urządzenie wyposażono sensor DRYCAP®, odporny na zanieczyszczenia, skraplanie się pary wodnej, opary oleju oraz większość zanieczyszczeń chemicznych. Cechuje go wyjątkowe zabezpieczenie przed kondensacją, umożliwia również pomiar bardzo niskich wartości punktu rosy. Doskonałą stabilność uzyskano dzięki wewnętrznemu systemowi auto-kalibracji stworzonemu przez firmę Vaisala. Pozwala on na weryfikację poprawności pomiaru przetwornika przez swój własny wewnętrzny algorytm w trakcie trwania procesu pomiarowego. W wypadku gdy dokładność pomiarowa nie jest potwierdzona, przetwornik automatycznie wprowadza korektę. Procedura przebiega bardzo krótko, a korekty są na tyle nieznaczne, że nie zakłócają one pracy. Dzięki temu zapewnia prostą obsługę i wysoką wydajność. W razie konieczności przetwornik może zostać wysłany do firmy Vaisala w celu rekalibracji. Okres kalibracji jest zależny od miejsca pracy urządzenia: w normalnych warunkach producent rekomenduje przeprowadzenie kalibracji co dwa lata. Przetwornik DMT340 posiada duży i czytelny wyświetlacz oraz klawiaturę, dzięki czemu użytkownik może łatwo dokonywać odczytów mierzonych wielkości ale również zapisywać i odczytywać historyczne dane pomiarowe do 12 miesięcy wstecz. Opcjonalny, dodatkowy rejestrator danych umożliwia zapisywanie i odczytywanie wyników pomiarowych do 4 lat wstecz. Urządzenie może obsługiwać do 3 wyjść analogowych, w opcji izolacja galwaniczna od wejścia zasilającego oraz wyjść przekaźnikowych.
Rodzaje wersji konstrukcyjnych:
- DMT342 - z sondą o niewielkich wymiarach i kołnierzem, praca do 50bar, w opcji z celką próbkującą
- DMT344 - z sondą z przesuwnym króćcem montażowym, praca do 50bar, wytrzymałość do 100bar
- DMT347 - z sondą z króćcem gwintowanym, praca do 10bar
- DMT348 - z zaworem kulowym i opcjonalnie celką próbkującą, praca do 40bar
- DMT342 - z sondą o niewielkich wymiarach i kołnierzem, praca do 50bar, w opcji z celką próbkującą
- DMT344 - z sondą z przesuwnym króćcem montażowym, praca do 50bar, wytrzymałość do 100bar
- DMT347 - z sondą z króćcem gwintowanym, praca do 10bar
- DMT348 - z zaworem kulowym i opcjonalnie celką próbkującą, praca do 40bar
CECHY:
- Zakres pomiaru punktu rosy od -60 do +80°C Z dokładnością do ±2°C
- Czujnik oparty na technologii DRYCAP®
- Odporny na kondensację
- Unikalna funkcja auto kalibracji
- Kompatybilny z miernikiem Vaisala DM70
- Certyfikat zgodny z NIST
- Wyświetlacz graficzny oraz klawiatura
- Opcjonalny moduł alarmowy oraz zasilania sieciowego
- Wyjścia analogowe, RS-232, RS-485, WLAN/LAN
- Protokół transmisji MODBUS (RTU/TCP)
Przenośny miernik DM70.
Idealny do sprawdzania przetwornika DMT340 |
Sondy do przetwornika DMT340:
Sonda DMT342 przeznaczona do montażu poprzez kolnierz lub celkę pomiarową.
Idealna do integracji w większych systemach.Specyfikacja:
- Zakres ciśnienia 0...50bar
- Wytrzymałość mechaniczna do 250bar
- Średnica sondy 12mm/0.5"
- Kołnierz 36mm/1.4"
|
|
Sonda DMT344 przeznaczona do montażu w instalacjach nadciśnieniowych i próżniowych.
Specyfikacja:
- Zakres ciśnienia 0...50bar
- Wytrzymałość mechaniczna do 100bar
- Średnica sondy 12mm/0.5"
- Przyłacze mechaniczne NPT 1/2"
|
|
Sonda DMT347 Jest idealna do ciasnych miejsc. Mała sonda jest instalowana przy użyciu połączenia Swagerlok®
Specyfikacja:
- Zakres ciśnienia 0...10bar
- Wytrzymałość mechaniczna do 10bar
- Średnica sondy 12mm/0.5"
- Instalacja
obudowa R 3/8" ISO
obudowa G 1/2" ISO
obudowa NPT 1/2"
|
|
Sonda DMT348 przeznaczona do montażu w miejscach gdzie może wystąpić konieczność wyjęcia jej w trakcie trwania procesu.
Specyfikacja:
- Zakres ciśnienia 0...40bar
- Regulowana długość 41...149mm
- Instalacja:
obudowa R1/2" ISO
obudowa NPT 1/2"
- Zestaw z zaworek kulowym
- Celka próbkowa DMT242SC2
|
DANE TECHNICZNE:
PARAMETRY | |
PUNKT ROSY | |
Czujnik | Vaisala DRYCAP® 180M |
Zakres pomiarowy | -60...+80°C |
przy pracy ciągłej | -60...+45°C |
DOKŁADNOŚĆ | |
Do 20 bar/290 psia | ±2°C/±3.6°F |
Od 20 bar do 50 bar | Dodatkowa dokładność +1°C Td |
DOKŁADNOŚĆ PUNTU ROSY VS WARUNKI POMIAROWE | |
Stała czasowa | 63% [90%] w +20°C temperatury gazu |
Przepływ |
1 l/min i 1 bar ciśnienia |
-60...-20°C Td | 5s [10s] |
-20...-60°C Td | 45s [10min] |
TEMPERATURA | |
Mierzony zakres | 0...+80°C (+32...+176°F) |
Dokładność | ±2°C w temperaturze pokojowej |
Czujnik temperatury | Pt100 RTD Klasa F0.1 IEC 60751 |
WILGOTNOŚĆ WZGLĘDNA | |
Mierzony zakres | 0...70% RH |
Dokładność (w +20°C i RH <10%RH | ±0.004% RH +20% odczytu |
PPM | |
Mierzony zakres (typowy) | 10...2500ppm |
Dokładność (w 20°C, 1bar) | 1ppm +20% odczytu |
WARUNKI PRACY | |
Temperatura pracy czujnika | -40...+80°C |
Wytrzymałość mechaniczna | do +180°C |
Wytrzymałość obudowy | -40...+60°C |
↑ wraz z wyświetlaczem | 0...+60°C |
Temperatura przechowywania | -55...+80°C |
Zakres ciśnienia dla sondy | według specyfikacji podanej przez producenta |
Przepływ | Brak efektów |
Gazy | Nie korozyjne |
WYJŚCIA I WEJŚCIA | |
Napięcie zasilania | 10...35 VDC, 24 VAC ±20% |
Z opcjonalnym modułem zasilającym | 100...240 VAC 50/60 Hz |
Pobór mocy (+20°C) | |
RS232 | max. 25mA |
Uout 2x 0...1V/0...5V/0...10V | max. 25mA |
Iout 2x 0...20mA | max. 60mA |
wyświetlacz i lampka | +20mA |
WYJŚCIA ANALOGOWE | |
2 standardowo + 3 opcjonalne | |
Wyjście prądowe | 0..20mA / 4...20mA |
Wyjście napięciowe | 0..1V, 0...5V, 0..10V |
Dokładność wyjścia analogowego w +20°C | 0.05% w pełnej skali |
Wpływ temperatury na wyjście analogowe | ±0.005%/°C w pełnej skali |
Wyjścia cyfrowe | RS485/RS232 (opcjonalnie) |
Połączenie sewisowe | RS232/USB |
Opcjonalnie datalogger wbudownym zegarem czasu rzeczywistego | |
Interwał zapisu do pamięci | 10s (stały) |
Maksymalny czas zapisu danych | 4 lata, 5 miesięcy |
Żywotność baterii | min 5 lat |
Język |
Angielski, Chiński, Fiński, Francuski, Niemiecki,
Japoński, Rosyjski, Hiszpański, Szwedzki
|
WYMIARY:
