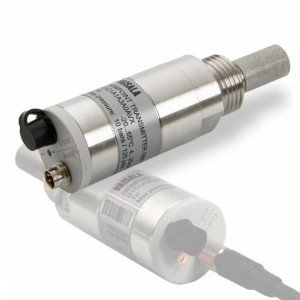

DMT143 - miniaturowy przetwornik punktu rosy do aplikacji OEM z wbudowaną funkcją automatycznego czyszczenia polimeru czujnika z osadzających się na nim związków chemicznych.
Szczególnie polecany dla małych osuszaczy przemysłowych.
Szczególnie polecany dla małych osuszaczy przemysłowych.
- Interwał kalibracji: 2 lata
- podwójne równoległe wyjście 4...20mA i RS485 (protokól np. Modbus RTU)
- W zestawie Certyfikat Kalibracji zgodny z NIST.
- Prosty serwis poprzez złącze RS485
- Alarm LED - przekroczenie zdanego progu.
- Komunikacja z darmowym oprogramowaniem Insight Software
Dane techniczne:
Parametry pomiarowe:
Temperatura punktu rosy | |
Zakres pomiarowy | -60...+60°C |
Wyjście analogowe | |
1 opcja | -80...+20°C |
2 opcja | -80...+20°C (punkt rosy w ciśnieniu otoczenia) |
3 opcja | dowolny |

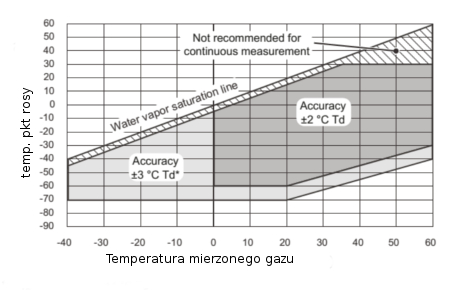

Dokładność w powietrzu lub N2 (gdy punkt rosy jest poniżej 0°C) |
±2°C (±3.6°F) |
Stała czasowai 63% [90%] temperatura gazu +20°C oraz ciśnienie 1bar | |
-60 -> -20°C Td |
5s [15s]
|
-20 -> -60°C Td | 45s [10 min] |
Koncentracja [ppm] | |
Zakres pomiarowy
|
10...40 000ppm |
Dokładność w +20°C i 1bar
|
1ppm +20% odczytu
|
Środowisko pracy
|
|
Mierzone gazy
|
Niekorozyjne
|
Temperatura
|
-40...+60°C
|
Wilgotność względna
|
0...100%RH
|
Ciśnienie
|
0...50bar
|
Wyjście
|
|
Wyjście analogowe | 4...20mA, 0...1V/5V, 1...5V |
Rozdzielczość dla wyjścia prądowego | 0,002mA |
Rozdzielczość dla wyjścia napięciowego | 0,3mV |
Typowa zależność temperatury | 0,005% |
Wyjście cyfrowe |
RS-485, nie izolowany
Protokół przemysłowy Vaisala
|
Połączenie | wtyczka 4 pinowa M8 |
Informacje ogólne | |
Czujnik | Vaisala DRYCAP® 180D |
Rekomendowany interwał kalibracji | 2 lata |
Napięcie zasilania na wyjściu napięciowym | 12...28VDC |
Napięcie zasilania na wyjściu prądowym | 18...28VDC |
Pobór prądu | |
Normalny pomiar | max 10mA + prąd obciażenia |
Podczas diagnozowania | max 220mA impulsowo |
Obciążenie dla wyjścia prądowego | max 500 Ohm |
Obciążenie dla wyjścia napięciowego | min 10 kOhm |
Obudowa | Stal nierdzewna AISI316L |
Przyłącze | ISO G1/2" lub NPT 1/2 |
Stopień ochrony | IP66 |
Oslona czujnika | stalowy filtr spiekany |
Masa | 90-100g |
Spelnia wymagania | EMC wg. EN61326-1 |
Wyposażenie opcjonalne (zamawiane osobno).
Celki próbkujące: podstawowa, Svagelok, z szybkim konektorem, dwuciśnieniowa, z chłodnicą, kabel USB różne filtry czujnika, kabel połączeniowy do miernika MI70, celka próbkująca do miernika MI70.
Celki próbkujące: podstawowa, Svagelok, z szybkim konektorem, dwuciśnieniowa, z chłodnicą, kabel USB różne filtry czujnika, kabel połączeniowy do miernika MI70, celka próbkująca do miernika MI70.

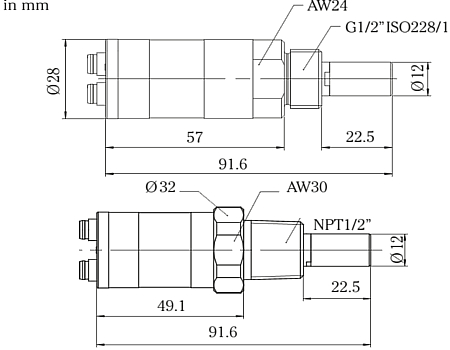

WYMIARY:

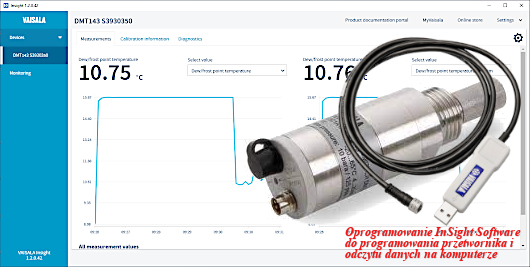

W opcji mozliwość odczytu danych i zaprogramowania DMT143 poprzez darmowe oprogramowanie Insight Software.
DO POBRANIA:
Karta modelu DMT143 | |
Instrukcja DMT143 | |
Celki pomiarowe DMT143 | |
Wymiary DMT143 |
